林業調查規劃過程中,小班區劃之后,成千上百小班四至坐標快速精確獲取并標注,為快速形成林業調查規劃成果和限定項目區實施范圍意義重大。當前利用ArcGIS for Desktop獲取小班四至坐標的主要方法有:利用第三方插件批量獲取,需要收費(部分插件收費過高);利用ArcGIS for Desktop的Python語言進行編程,專業性強,對計算機編程要求高;利用ArcGIS for Desktop現有工具組合,不能有效消除不同小班四至坐標點交叉。
該文主要將ArcGIS for Desktop現有工具進行完美組合操作,實現對小班四至坐標的批量獲取和標注。利用ArcGIS for Desktop內置工具組合提取四至坐標,該文主要分析正向四至坐標批量提取。

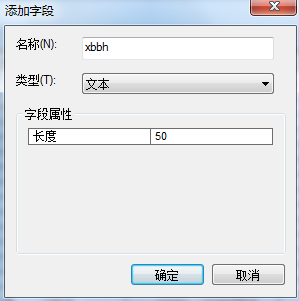

1.首先新建字段“小班編號”對小班編號

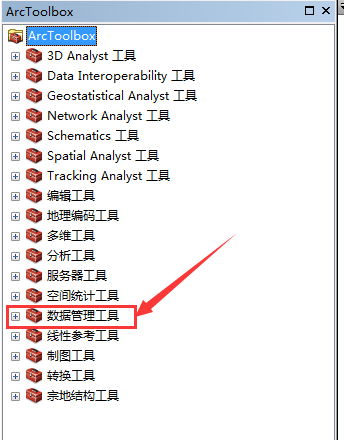

2.然后打開ArcToolbox工具——數據管理工具

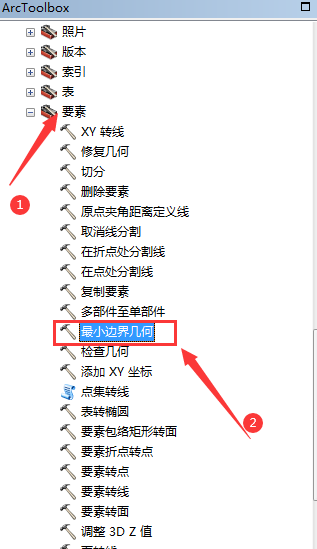

3.要素——最小邊界幾何,產生最小的矩形圖層

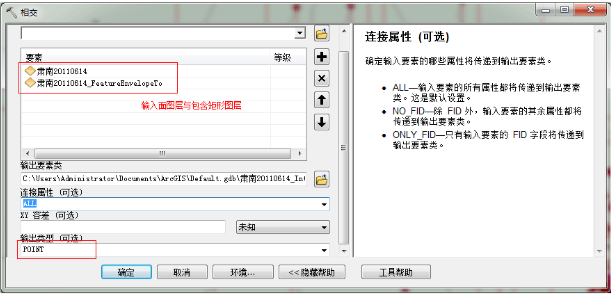

4.使用“相交”工具,產生最小外包矩形與面圖層的交點圖層(點圖層),此圖層要素為多點集

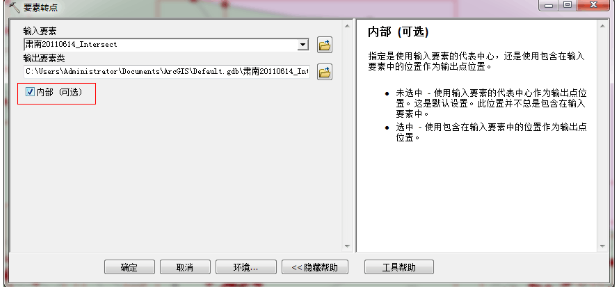

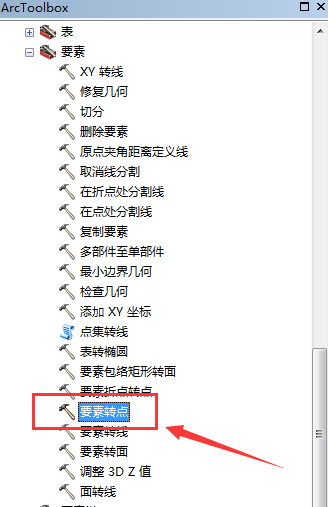

5.打散多點集轉點(不知什么原因有時候有的點會丟失)

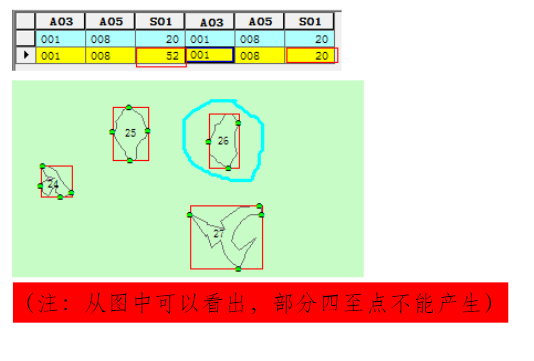

6.此點圖層包含四至點及外包矩形與面圖層交點,在這里我們只需要四至點。分析點圖層屬性表,前半部分為面圖層圖班屬性,后半部分為外包矩形所產生的屬性,選擇前后關鍵字段不一致的點刪除

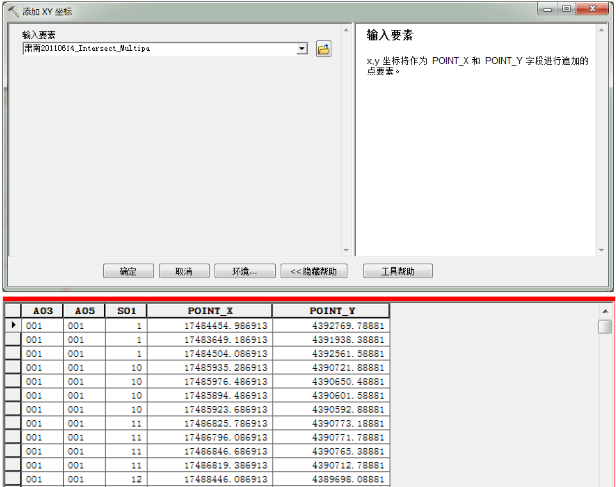

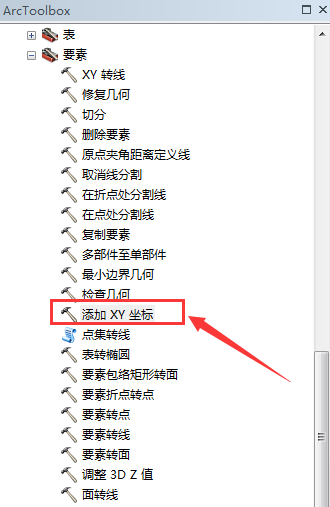

7.再產生點圖層坐標即可
