看！坐標提取有技巧！
來源:
|
作者:山東正衡
|
發布時間: 2020-12-25
|
1776 次瀏覽
|
分享到:
1、打開dwg圖形
操作：打開CASS，在命令行輸入open，選擇需要提取坐標的dwg文件。
操作：在命令行輸入Dataextraction，回車。出現下圖所示的向?qū)?，按下圖幾個步驟操作。最終得到*dxe和*.xls文件。
3、整理提取的數據文件
打開提取生成的*.xls，可以看到下圖所示的坐標信息。接下來就是將這些坐標信息，編輯生成CASS的坐標文件（*.dat）
（2）選擇上圖的所有數據，復制至新建記事本中。將下圖箭頭所示的空格替換成逗號（英文半角）。
（3）保存記事本文件，并重命名將文件后綴改成“dat”

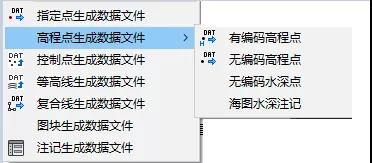

4、cass提取坐標7種方法
操作：打開CASS，在命令行輸入open，選擇需要提取坐標的dwg文件。
操作：打開CASS，在命令行輸入open，選擇需要提取坐標的dwg文件。

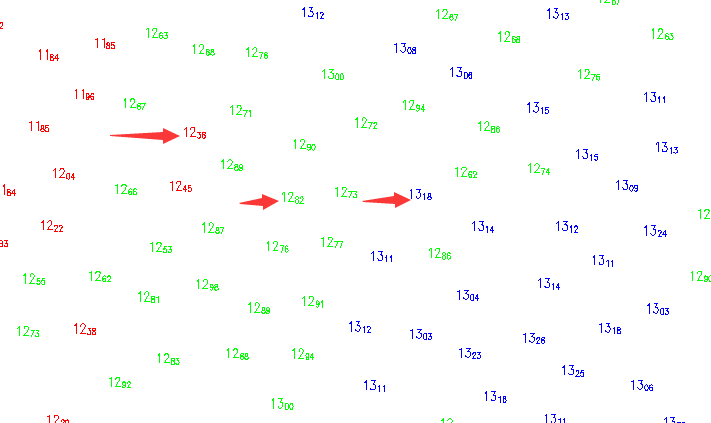

dwg圖中高程點數據截圖
2、Dataextraction提取坐標操作：在命令行輸入Dataextraction，回車。出現下圖所示的向?qū)?，按下圖幾個步驟操作。最終得到*dxe和*.xls文件。

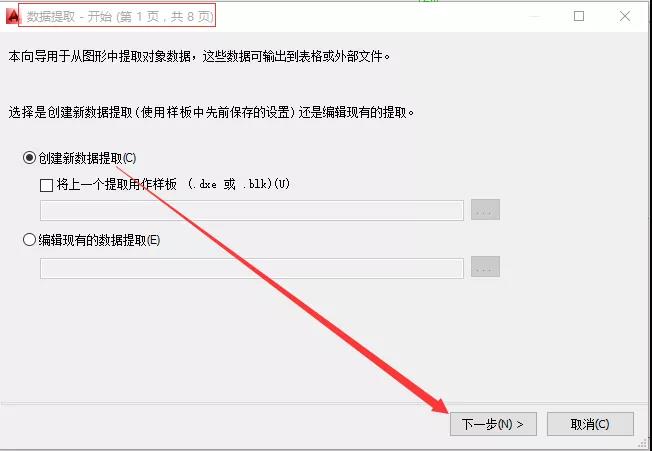

數據提取第一步

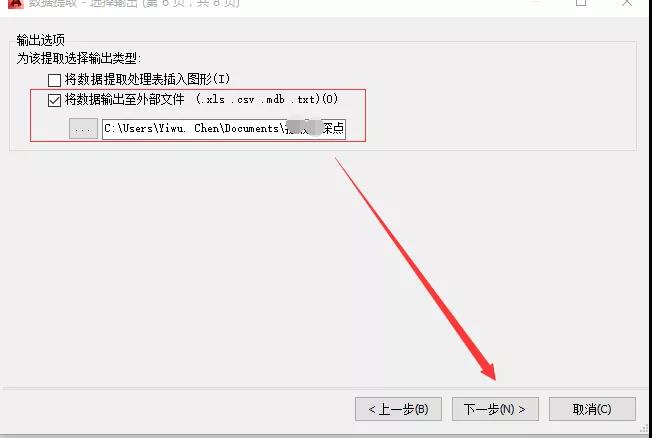

數據提取第八步
3、整理提取的數據文件
打開提取生成的*.xls，可以看到下圖所示的坐標信息。接下來就是將這些坐標信息，編輯生成CASS的坐標文件（*.dat）
提取文件截圖

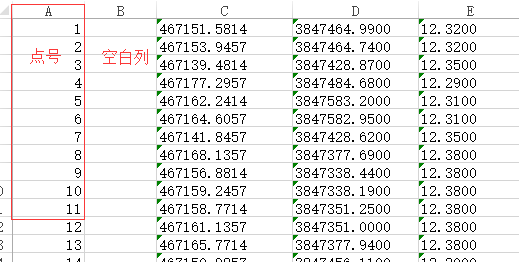

操作：（1）選擇提取文件中的三列數據，復制至新建表格中，增加點號列和空白列，整理成下圖所示格式。

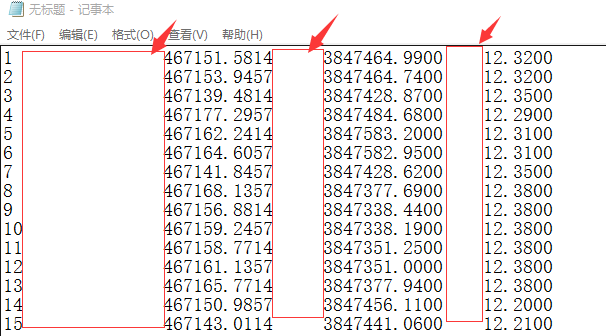

替換前的文件截圖

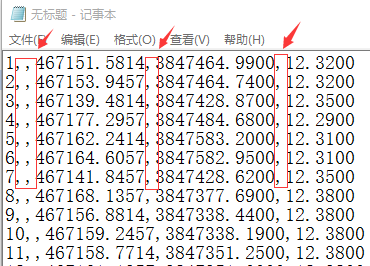

替換后的文件截圖

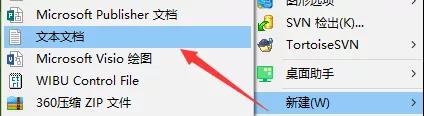

PS：新建記事本，單擊右鍵選擇新建-記事本4、cass提取坐標7種方法
操作：打開CASS，在命令行輸入open，選擇需要提取坐標的dwg文件。
